生物质锅炉除尘器的综合治理方法

慧阳生物质锅炉除尘器工艺流程

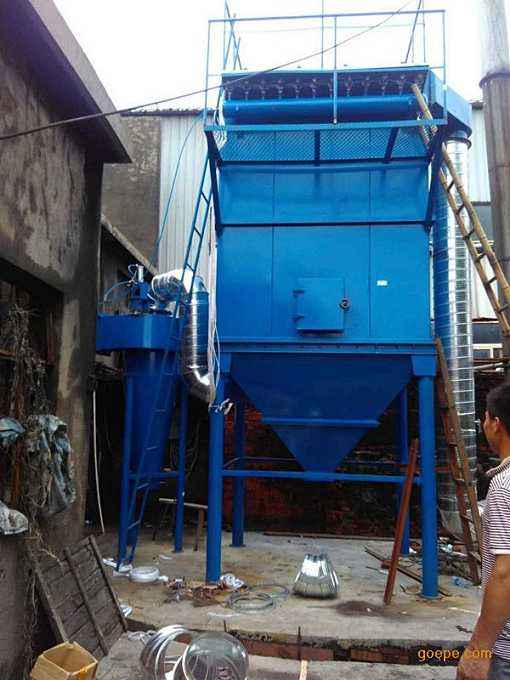

生物质锅炉烟气是锅炉燃料遇热挥发、分解、燃烧时产生的微粒，这些微粒分散在空气中形成飘浮烟型气溶尘，微粒中大部分为细微粒，粒径在0。01-10μm之间，比重：3-10g/cm3。根据其重度、颗粒度，可采用喷淋沉降、旋风分离、袋式过滤等常规方法去除。根据厂方的要求和具体工艺参数，此方案设计为旋风除尘器为初级除尘，布袋除尘器为二级除尘的综合治理。

（1）旋风除尘器于收集粒径较大、比重较大的粉尘，除尘效率也较低，属于初级除尘设备，XLP/B型除尘器是一种带有旁路通道的旋风除尘器，用于工业废气中含有非纤维性及黏结性的灰尘，能地分离烟草灰、滑石粉、石英粉、石灰粉、矿渣水泥、水泥生料等，具有结构简单、操作方便、、阻力低而除尘的碳、化工及电力工业部的气体净化。

（2）布袋除尘器是总结技术研制的一种脉冲布袋除尘器，它是用高压(0.5-0.7MPa) 、大流量脉冲阀逐排滤袋喷吹清灰，具有结构紧凑、体积小、清灰能力大、清灰效果高、收尘的特点。

生物质锅炉布袋除尘器结构配置

1)进出风口及箱体：包括进出风管路及中间隔板。

2)脉冲清灰装置：包括脉冲阀，气包，提升阀用气缸及其电磁阀等。

3)壳体部分：包括清洁室(或气体净化箱，气箱)，过滤箱。分室隔板，检修门及壳体结构。清洁室内设有提升阀与花板，喷吹短管;过滤室内设有滤袋及其骨架。

4)除尘器灰斗及卸灰机构：有灰斗和螺旋输送机。

5)压缩空气管路及其减压装置，油水分离器，油雾器等。

6)走梯平台及栏杆：操作，并充分考虑了维修方便。

生物质锅炉除尘设备安装注意事项

1、安装前首先核对锅炉除尘器的气流旋转方向与引风机的旋转方向是否一致，安装位置是否便于清灰、运灰，除尘器落灰口距地面高度一般为0.6～1.0m。检查除尘器内壁涂料有无脱落。

2、安装锅炉除尘器支架：检查基础符合图纸及质量要求后，将地脚螺栓安装在支架上，然后把支架放在划好基准线的基础上。

3、安装锅炉除尘器：支架安装好后，吊装除尘器，紧好除尘器与支架连接的螺栓。吊装时根据情况(立式或卧式)可分段安装，也可整体安装。除尘器连接的法兰要连接严密，用φ10的石棉扭绳作垫料，垫料应加在连接螺栓的内侧。

4、锅炉除尘器烟管安装：先从省煤器的出口或锅炉后烟箱的出口安装烟管和除尘器的扩散管。烟管之间的法兰连接用φ10石棉绳作垫料，连接要严密。烟管安好后，检查扩散管的法兰与除尘器的法兰位置是否合适，如略有不合适可适当调整除尘器支架的位置和标高，使除尘器与烟管连接妥当。

5、检查除尘器的垂直度和水平程度：除尘器和烟管安装好后，检查除尘器及支架的垂直度和水程度。除尘器的垂直度和水平误差为1/1000，然后将地脚螺栓孔内灌注混凝土，待混凝土的强度达到75%时，将地脚螺栓拧紧。

6、安装锁气器：锁气器是除尘器的重要部件，是除尘器效果的关键部位之一，因此锁气器的连接处和舌形板接触要严密，配重或挂环要合适。

7、现场制作烟管时，除尘器应按图纸位置安装，后安装烟管。为减少阻力，应尽量减少拐弯和缩短烟管。制做弯头(虾米腰)时其弯曲半径不应小于管径的1.5倍。制作除尘器的扩散管时，扩散管的渐扩角度不得大于20°。
